三片式焊接球閥

一、三片式焊接球閥產品概述

三片式焊接球閥是由三段式球閥組成，閥體耐壓1000WOG，兩端為焊接，方便和管道連接。閥體材質有WCB、SUS304、SUS316和SUS316L不銹鋼，多用于溫度在250度一下的介質中使用，具有結構緊湊、占用空間小、安裝方便等特點，上海川滬閥門還生產三片式內螺紋球閥、三片式法蘭球閥和三片式三通球閥等產品。

二、三片式焊接球閥產品圖片

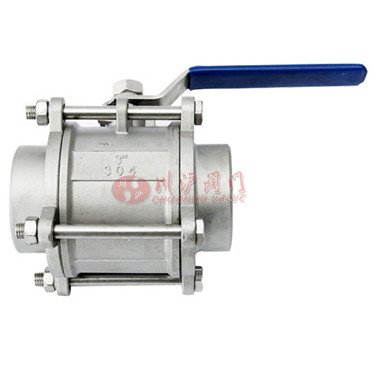

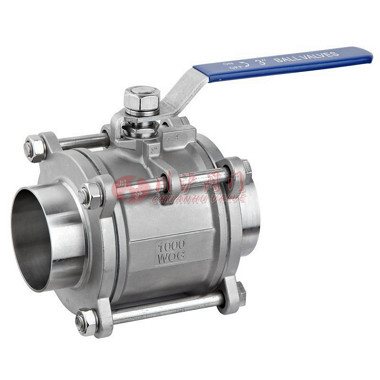

三片式焊接球閥	三片式焊接球閥

三、三片式焊接球閥零部件參數

設計與制造	GB/T 12237
結構長度	GB/T 15188.1
壓力試驗	GB/T 13927\|
焊接端尺寸	GB/T 12224（對焊端）和 JB/T1751（承插焊）

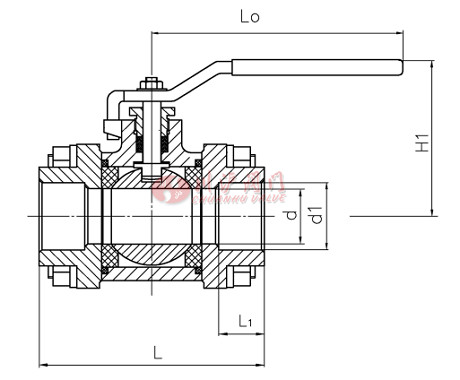

四、三片式焊接球閥結構圖

五、三片式焊接球閥連接尺寸

公稱通徑DN	8	10	15	20	25	32	40	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
L1	10	10	10	13	13	16	16	18	18	20	20
d	11	12	15	20	25	30	38	50	65	80	100
d1	14.1	17.6	21 .8	27.5	34.7	43	49	61 .5	77	90	115.2
H1	57	57	68	70	80	84	93	100	130	148	173
Lo	100	100	130	130	165	165	190	190	250	250	280
