一、手輪機構 產品概述

上海川滬閥門有限公司生產的手輪機構當調節機構失靈時,如氣源中斷,控制系統失靈及執行機構膜片損失時,可將氣動調節閥切換成手動操作,使工藝過程正常進行。
采用手輪機構可以用來阻止閥的開度;在某些調節系統(如低壓常溫、無腐蝕、無粘結的干凈介質,大口徑管路)采用手輪機構來代替旁通管路,節省投資。

產品特點
1、體積小、重量輕、設計合理、式樣新穎;
2、產品系列化,輸出轉矩與氣動裝置,各種閥門匹配。
3、蝸輪連接內孔有相隔90度的兩個鍵槽,以便用戶根據需要選擇裝置同閥體的相對位置。
4、可自由切換手動和氣動:提起限位銷,旋轉偏心裝置180度,限位銷自動限位,實現氣動;反之,實現手動;
5、產品出廠時,裝有專用潤滑脂,與閥裝配后,整體密封、防塵、防水。
6、防護等為IP65。

二、手輪機構 產品圖片

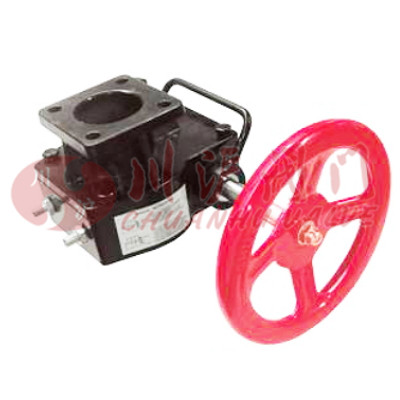

手輪機構
手輪機構
三、手輪機構 使用說明

1、減速器底面與閥門連接,支架面與氣缸連接,閥軸也蝸輪內孔配合穿過,閥軸端四方與氣缸方孔配合:(工作過程:氣動時氣缸帶動閥軸,蝸輪同轉。手動時蝸桿與蝸輪嚙合,帶動閥軸轉動,氣缸活塞亦隨動。
2、轉動手柄(外轉180度)在合上蝸桿上,會出現柄齒現象,需轉動手輪一個角度即可合上。
3、減速器的支架蓋有三種,用戶可根據需要選用,配置不同型號的氣缸。
4、氣動與手動不能同時驅動。

四、手輪機構 技術參數

型號 速比 輸入扭矩(N·M) 輸出鈕矩(N·M) 手輪直徑(mm) 重量(kg)
LH26 26:1 70 300 200 13
LH38 30:1 60 500 200
75 600 250
90 700 300 17
LH54 54:1 100 1000 250
120 1200 300
LH80A 80:1 110 1600 300 22
140 2000 400
LH78 70:1 200 3100 600
五、手輪機構 結構圖

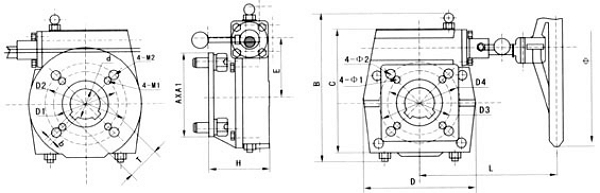

手輪機構結構圖
六、手輪機構 安裝尺寸

型號 中心孔參數 與閥連接尺寸 支架面連接尺寸(與執行器連接) 離合器外形尺寸
D b T D1 4-M1 D2 4-M2 A×A1 D3 4-Φ1 D4 4-Φ2 H1 L B C D E
LH26 22.2 8 25.5 70 4-M8 / / 64×64 70 4-9 / 1 82 192 166 130 104 50.5
LH38 38 10 41.3 / / 102 4-M10 110×110 / / 125 4-14 82 225 191 156 125 65.5
LH54 48 14 51.8 102 4-M10 140 4-M16 130×30 / / 140 4-18 95 233 234 199 175 85.5
LH80A 60 18 64.4 165 4-M20 / / 165×156 165 4-22 / / 114 277 311 279 234 123
LH78 76.2 19 85.7 165 4-M20 / / 156×156 165 4-22 / / 120 323 350 322 276 141.6

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
