電動焊接蝶閥
產品展示>> 電動蝶閥>>電動焊接蝶閥
一、電動焊接蝶閥 產品概述

上海川滬閥門有限公司生產的電動焊接蝶閥適合在高溫、大管道上來使用，蝶閥為三偏心結構，密封性能好，開閉力矩小的特點，根據不同的介質溫度，密封圈選型有橡膠密封或者三偏心金屬硬密封，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
適用場景:
電動焊接蝶閥適用介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道 上。

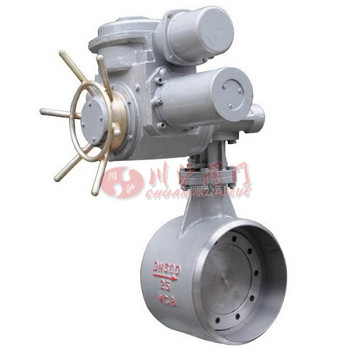

二、電動焊接蝶閥 產品圖片

電動焊接蝶閥
電動焊接蝶閥
三、電動焊接蝶閥 性能規范

公稱通徑 DN(mm) 50(2") ~ 1000(40") 50(2") ~ 1000(40") 50(2") ~ 1000(40")
公稱壓力PN(MPa)   1.0 1.6 2.5
試驗壓力 殼體 1.5 2.4 3.75
密封 1.1 1.76 2.75
適用溫度 -15 ~ +400度
適用介質 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、鹽類等
四、電動焊接蝶閥 主要零部件材料

閥體 閥板 轉軸 襯套 閥座
材料名稱 代號 材料名稱 代號 材料名稱 材料名稱 材料名稱 代號 適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

Z

Q

T

P

R

C

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

B1

B2

B3

B4

B5

B6

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

X1

X2

X3

X4

X5

X6

X7

X9

F

-20~85度

-20~120度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度
五、電動焊接蝶閥 多回轉電動執行器參數

型號 公稱 轉矩 (N.m） 大控 制轉矩 (N.m） 小控 制轉矩 (N.m） 輸出軸 轉圈數 (圈) 允許通過閥桿直徑 (mm) 手動 速比 輸出轉速 (r/min） 電機功率 (kw） 重量 (kg）
Z5 50 75 ≤25 150 28 1∶1 18 0.12 28
Z10 100 150 ≤50 160 24、36 0.25 0.37 61
Z15 150 225 ≤75 0.37 0.55 63
Z20 200 300 ≤100 40 0.55 0.75 63
28
Z30 300 450 ≤150 40 24 0.75 65
28
Z45 450 675 ≤225 110 48 24 1.1 110
36 1.5
Z60 600 900 ≤300 24 1.5 112
36 2.2
Z90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
Z120 1200 1800 ≤600 60 24 3.0 142
48
Z180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
Z250 2500 3000 ≤1250 24 5.5 264
Z350 3500 4200 ≤1750 75 13∶1 18 7.5 430
Z500 5000 6000 ≤2500 10 440
Z800 8000 9600 ≤4000 120 80 90∶1 12 13 800
Z1000 10000 12000 ≤5000 100 15 820

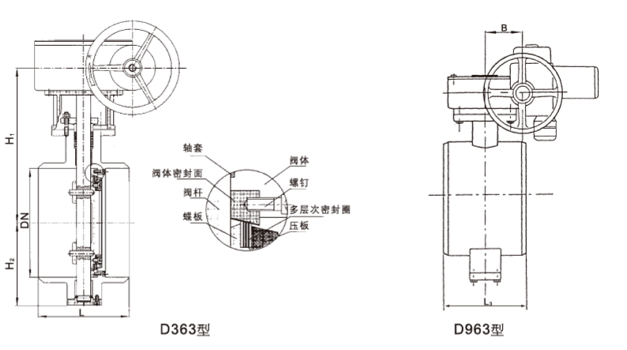

六、電動焊接蝶閥 結構圖

電動焊接蝶閥結構圖
七、電動焊接蝶閥 連接尺寸

公稱通徑 外形尺寸
DN NPS L H1 H2
100 4 190 270 90
125 5 200 295 100
150 6 210 310 110
200 8 230 370 120
250 10 250 450 140
300 12 270 465 165
350 14 290 475 220
400 16 310 S0S 250
450 18 336 S35 285
500 20 350 S60 340
600 24 390 630 350
700 28 430 670 440
800 32 470 800 500
900 36 510 850 520
1000 40 550 860 600
1200 48 630 1000 690

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
